T7003 RPT

La primera serie de techos móviles con RPT real.

Ancho de hoja máximo con vidrio
2800 mm

Salida máxima sin pilares intermedios
6000 mm

Hueco máximo para acristalar
58 mm

Rendimiento térmico
Uw 1,4 W/m²K

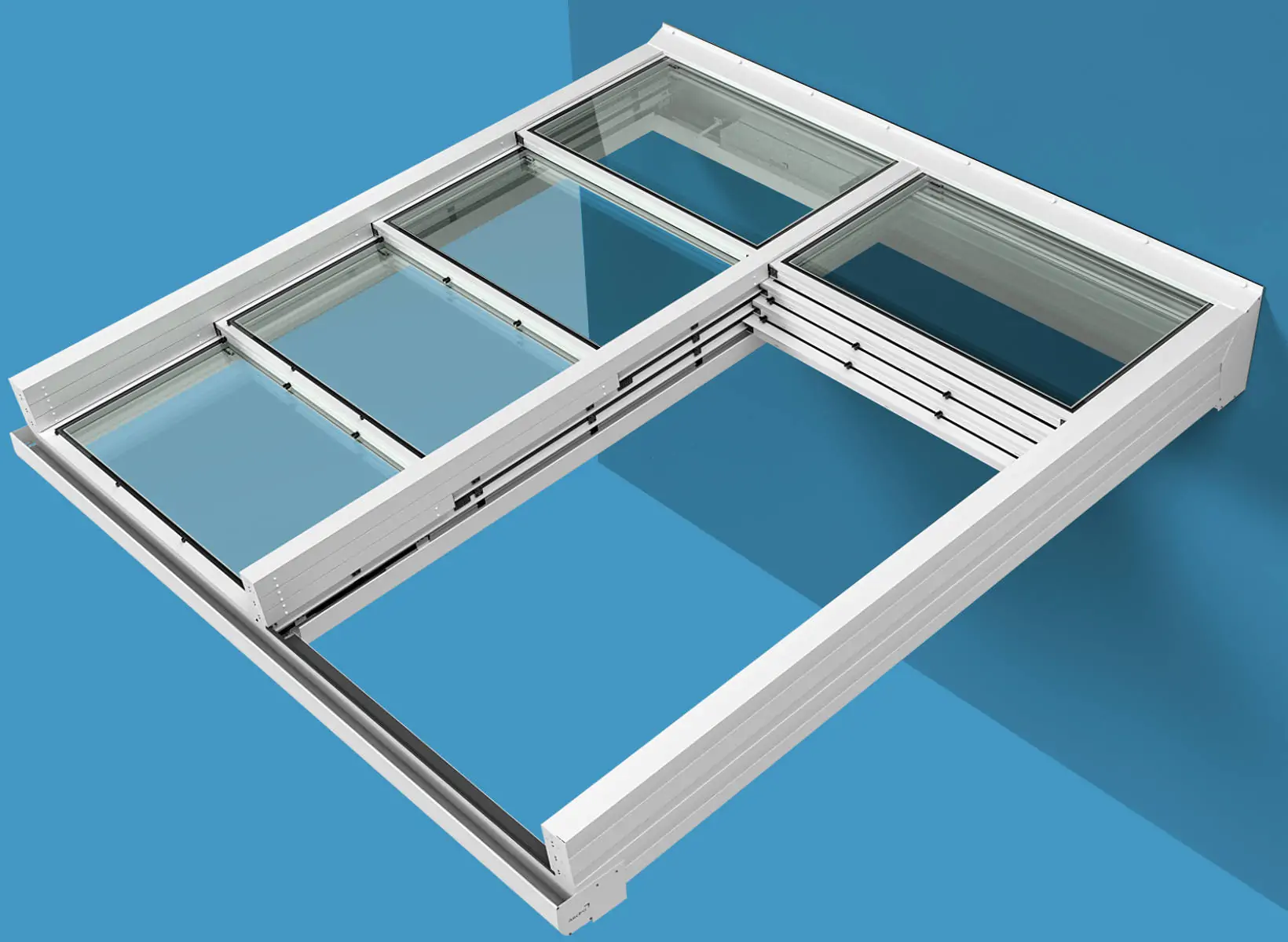

Techo móvil con rotura de puente térmico.

La serie T7003 RPT  es la primera serie de techos retráctiles del mercado con Rotura de Puente Térmico real y triple vidrio para un rendimiento térmico sin precedentes.

Techo móvil con rpt real para un valor U= 1,4 W/m²K.

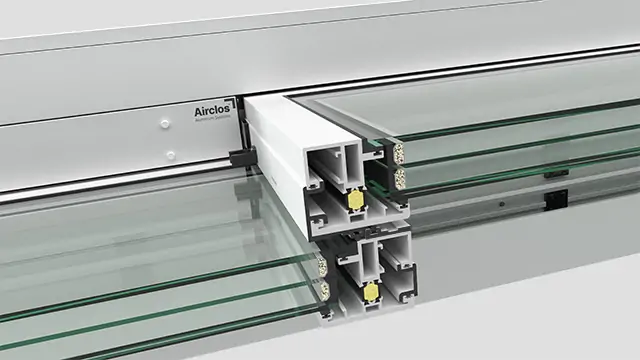

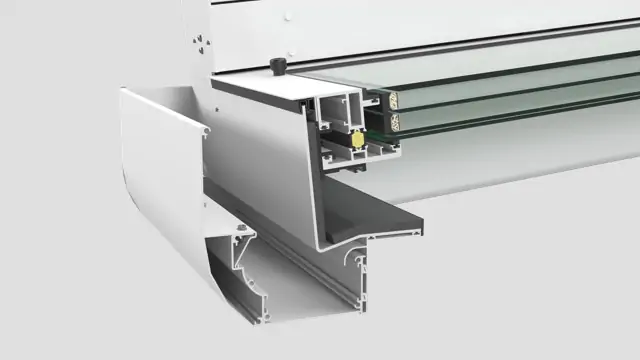

Para conseguirlo, se crea una Rotura de Puente Térmico longitudinal que cubre todos los puntos de contacto entre la perfilería interior y la exterior.

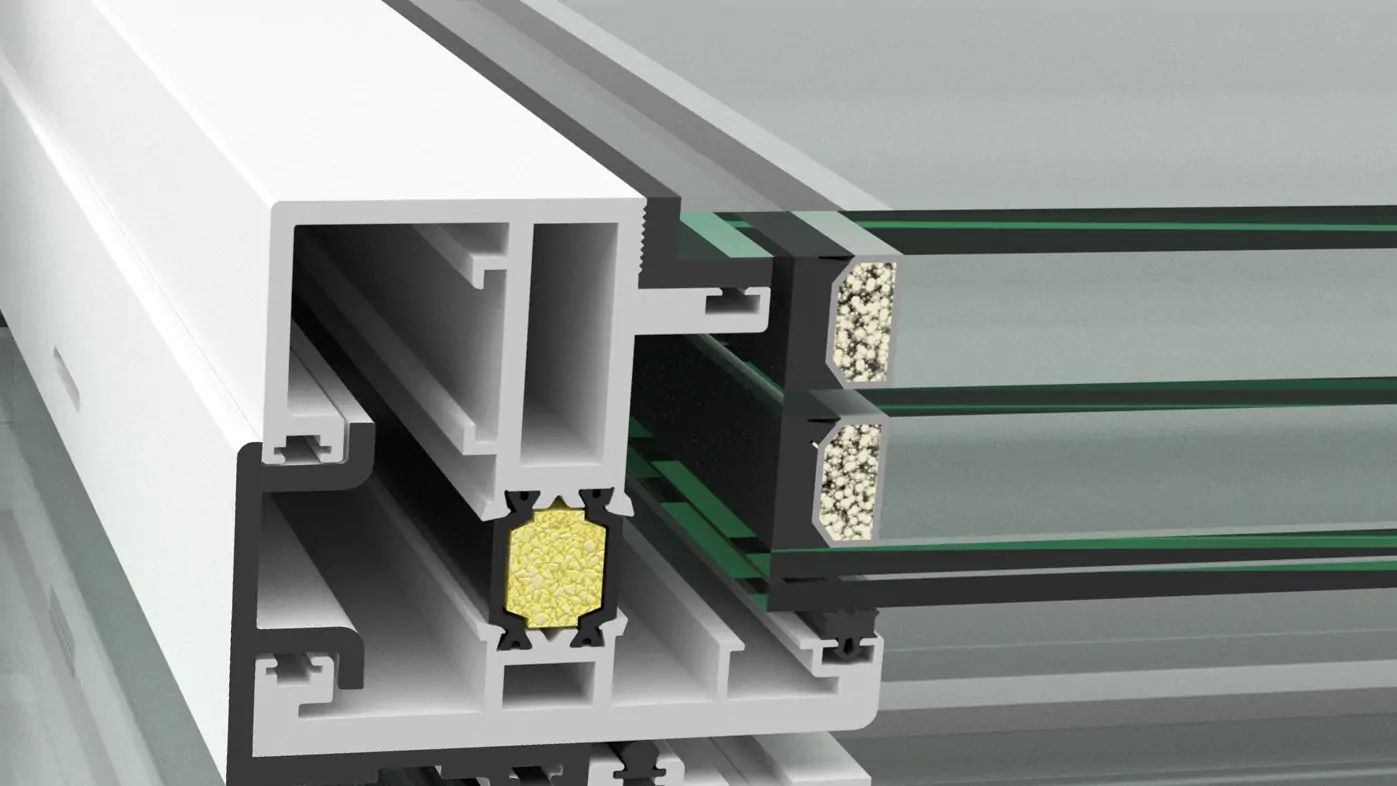

  • Inclusión de poliamida en el interior de los perfiles de las hojas: para evitar el contacto entre la perfilería interior y exterior de las hojas, estas están separadas por una poliamida de muy baja transmitancia.
  • Relleno de Espuma de Poliuretano (PUR) en los perfiles: la poliamida interior de los perfiles forma un hueco que se rellena de Espuma de Poliuretano para disminuir la transmitancia.

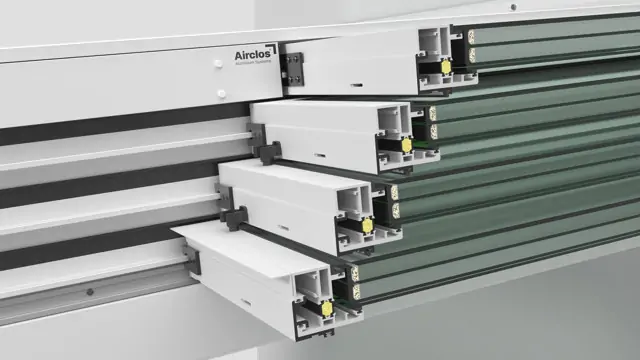

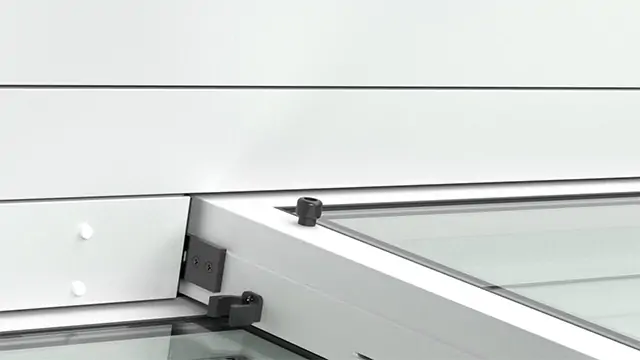

  • Inclusión de poliamida entre las hojas: al tratarse de un sistema escalonado, en el que las hojas se van ocultando unas bajo otras, se añade poliamida en la cara exterior de las hojas para evitar el contacto directo entre ellas.

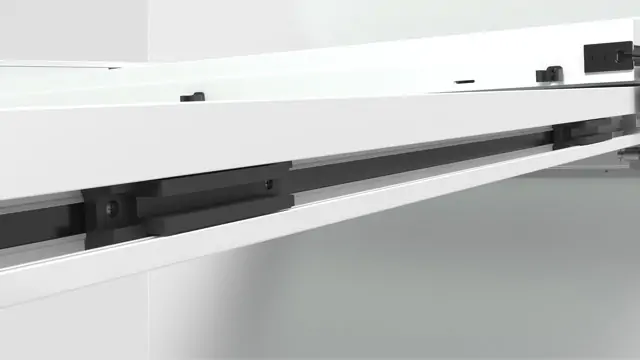

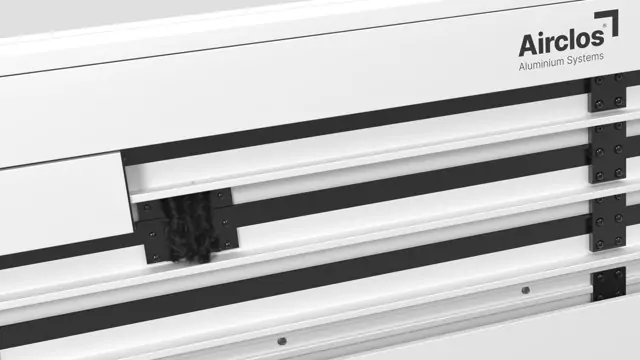

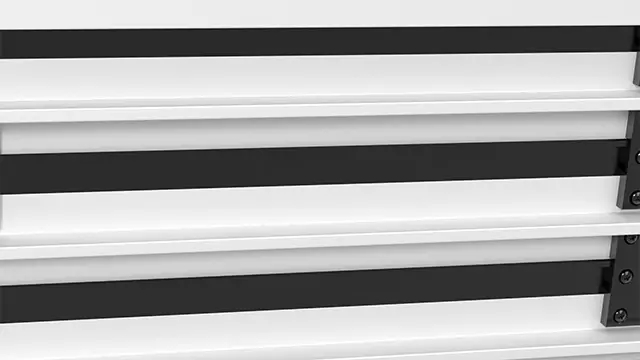

  • Inclusión de poliamida entre las guías: como ocurre en el caso anterior, al tratarse de un sistema escalonado, la rotura se ha diseñado insertando perfiles de poliamida entre las distintas guías de aluminio para evitar el contacto entre las mismas. De este modo, la rotura se extiende a todo el sistema y no solo a las hojas del techo. Triple vidrio con valor Ug = 0,5 W/m²K.

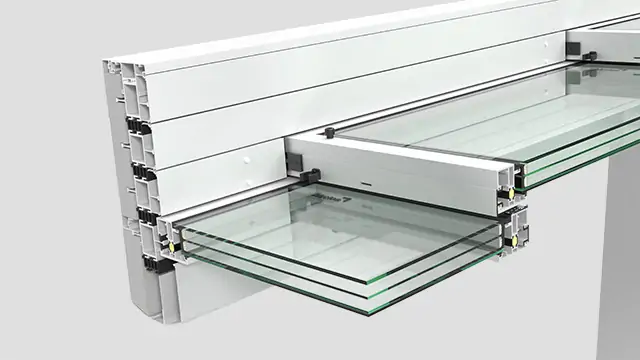

El triple vidrio con el que se fabrica este techo está especialmente pensado para reducir su valor Ug. Gracias a su composición especial los vidrios de esta serie ofrecen un valor Ug = 0,5 W/m²K. Además, el refuerzo extra con el que se han diseñado los perfiles de las cubiertas móviles de la serie T7003 RPT nos permite alcanzar mayores dimensiones con un menor número de hojas. Gracias a este diseño único, podemos instalar hojas de vidrio hasta 2,2 m de ancho.

Vidrios a medida.

  • Vidrio cámara triple con laminar 4+4 mm bajo emisivo en el interior, cámara 18 argón, vidrio intermedio templado de 4 mm, cámara 18 mm argón y vidrio de 6 mm templado bajo emisivo y protección solar en el exterior. Siendo el espesor máximo de vidrio de 58 mm.

Acabados de los perfiles de aluminio.

Los perfiles de los techos móviles T7003 RPT pueden ser lacados con las tonalidades de la gama RAL Classic, acabados anodizados e imitación a madera. Elige el acabado para tu techo móvil.

NOTA: En los acabados anodizados e imitación madera, las estructuras de acero y los remates de chapa, se lacarán en el RAL elegido.

Vidrios y paneles.

Vidrio cámara

Está formado por dos o más vidrios separados por una cámara de aire que impide el contacto entre vidrios.

Más información ->

Vidrio fotovoltaico

Los vidrios fotovoltaicos son vidrios cámara compuestos por una serie de capas delgadas de materiales semiconductores que generan electricidad al absorber la luz solar.

Más información ->

Vidrio cámara

Vidrio cámara

El vidrio cáma, también llamado unidad de vidrio aislante, o acristalamiento múltiple o Climalit (marca comercial), está formado por dos o más vidrios separados por una cámara de aire que impide el contacto entre vidrios.

El espacio intermedio entre los vidrios suele llenarse con aire deshidratado u otro gas inerte (gas argón,l etc.), pero también es posible formar un vacío, mejorando así sus prestaciones. En cualquier caso las cámaras se cierran herméticamente para evitar la circulación del aire y la entrada de contaminantes.

Existen además vidrios cámara con tratamientos especiales de “muy baja emisividad”, una capa metálica transparente sobre la cara interior, que permite que sea un 50% más aislante que un doble vidrio convencional.

Los vidrios con cámara se pueden combinar con otras funcionalidades de control solar, baja emisividad, etc.

Propiedades del vidrio cámara.

Si algo de bueno nos ofrece el doble acristalamiento frente a otros modelos de vidrio, es la posibilidad de crear vidrios a la carta según las prestaciones que se necesiten. Así pues, este tipo de vidrio puede incorporar a la vez prestaciones de aislamiento térmico, acústico y de seguridad.

Por ejemplo: podremos conseguir  un producto de estupendas prestaciones, combinando en un mismo panel un vidrio cámara con un vidrio de control solar y bajo emisivo, y añadirle incluso un laminado o laminado acústico.

Además, gracias a su cámara de aire este vidrio nos ofrece muy bajos niveles de transmitancia térmica, y por tanto un gran aislamiento térmico, que nos reportará ahorros en climatización que superan el 50%.

Por último, debemos tener en cuenta que el gas que contendrá la cámara también influirá en gran medida en las propiedades del vidrio.

Por ejemplo: el SF6 tiene como función principal mejorar el aislamiento acústico reduciendo aproximadamente 3 dB. El Argón por su parte posee una baja conductividad térmica, inferior a la del aire, lo que proporciona un mayor aislamiento térmico (reducción del valor U en más de 0,3 W/m²). En ocasiones se utiliza una mezcla de dos de estos gases para conseguir unas características específicas.

Tamaño de la cámara y transmitancia energética.

La transmitancia térmica (Valor – U) en un vidrio tiene una relación inversa con el espesor. Cuanto mayor es el perfil intercalario (y por tanto, mayor la distancia entre vidrios) menor será la transmisión por radiación (el valor U disminuye).

A tener en cuenta: En cámaras mayores a 15-18 mm las corrientes de aire que se crean dentro de la misma aumentan la transmisión energética, por lo que la regla genérica aquí mencionada no funciona.

Vidrio fotovoltaico

Vidrio fotovoltaico

Los vidrios fotovoltaicos están compuestos por una serie de capas delgadas de materiales semiconductores que generan electricidad al absorber la luz solar.

La composición de los vidrios que instalamos en nuestros techos es 3+3 T (Células FV) /14 / 3+3T.

Parte Frontal

Vidrio laminado-templado caracterizado por:

  • Alta emisividad.
  • Baja reflectividad.
  • Bajo contenido en hierro.

Células FV

Estos módulos fotovoltaicos utilizan células de silicio monocristalino de alta eficiencia (las células están hechas de un solo cristal de silicio de muy alta pureza) para transformar la energía de la radiación solar en energía eléctrica de corriente continua.
Cada célula es clasificada eléctricamente para optimizar el comportamiento del módulo.
Su rendimiento es excelente en todo el rango del espectro de luz, con rendimientos particularmente altos en situaciones de poca luz o nubosidad a la luz solar directa (radiación difusa).

Encapsulante

El circuito de células se lamina utilizando:

  • PVB (Butiral de Polivinilo).

Parte trasera

La parte posterior contiene un vidrio laminado-templado que proporciona una completa protección y sellado frente a los agentes ambientales y aislamiento eléctrico.

Caja de conexiones

La caja de conexiones con IP67, está fabricada con plásticos resistentes a altas temperaturas y contienen terminales, terminales de conexión y diodos de by-pass.

Estos módulos se suministran con cables simétricos en longitud, con un diámetro con sección de cobre de 4 mm y una resistencia de contacto muy baja, diseñados para lograr las mínimas pérdidas por caída de tensión.

Estos cables se integran y ocultan facilmente en la perfilería del propio techo.

Acabados de los perfiles de aluminio.

Lacados

Disponibles 210 tonalidades de la gama RAL Classic para nuestros perfiles y accesorios.

Más información ->

Anodizados

Perfiles con acabado de alta resistencia con efecto metálico, acero, plata, oro, cobre, cromo…

Más información ->

Decorados

Haya, pino, roble, embero, sapelly son algunas de las maderas que imitan los decorados con un gran realismo.

Más información ->
