Largeur maximale par panneau avec verre 2800 mm
Pente maximale sans piliers intermédiaires 6000 mm
Ouverture maximale pour le vitrage 58 mm
Performance thermique Uw 1,4 W/m²K
Toiture coulissante avec rupture de pont thermique
La série T7003 RPT est la première série de toitures rétractables du marché créant une véritable rupture de pont thermique et dotée d’un triple vitrage pour une performance thermique sans précédent.
Toiture coulissante avec véritable RPT pour une valeur U = 1,4 W/m²K.

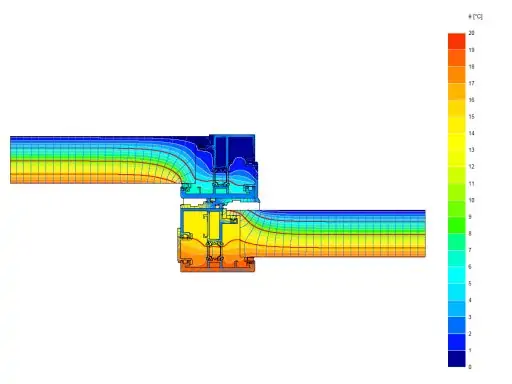

Pour ce faire, une Rupture de pont thermique longitudinale couvrant tous les points de contact entre les profils intérieurs et extérieurs, a été créée.
- Intégration de polyamide à l’intérieur des profilés des panneaux : Afin d’éviter le contact entre les profils intérieurs et extérieurs des panneaux, ceux-ci ont été séparés par un polyamide à très faible transmittance.
- Garniture de mousse de polyuréthane (PUR) dans les profilés : Le polyamide intérieur des profils forme un espace creux qui est rempli de mousse de polyuréthane afin de réduire la transmittance.
- Intégration de polyamide entre les panneaux : S’agissant d’un système gradué, dans lequel les panneaux s’occultent les uns sous les autres, du polyamide a été ajouté au niveau de la face extérieure des panneaux, afin d’éviter le contact direct entre ces derniers.
- Intégration de polyamide entre les guides : Comme dans le cas précédent, s’agissant d’un système gradué, la rupture a été conçue en insérant des profils en polyamide entre les différents guides en aluminium, afin d’éviter leur contact. De cette manière, la rupture s’étend à l’ensemble du système et pas uniquement aux panneaux de la toiture.
Toit rétractable à rupture de pont thermique
Triple vitrage d’une valeur Ug = 0,5 W/m²K.
Le triple vitrage avec lequel cette toiture est fabriquée, a été spécialement conçu pour réduire sa valeur Ug. Grâce à sa composition spéciale, les vitres de cette série offrent une valeur Ug = 0,5 W/m²K. De plus, le renforcement supplémentaire avec lequel les profils des toitures coulissantes de la série T7003 RPT ont été conçus, nous permet d’obtenir des dimensions supérieures avec un nombre réduit de panneaux. Ce design unique nous permet d’installer des panneaux en verre allant jusqu’à 2,2 m de large.
Vitrages sur mesure.
Triple vitrage avec lames 4+4 à faible émissivité à l’intérieur, lame argon 18 mm, verre intermédiaire trempé 4 mm, lame argon 18 mm et verre trempé 6 mm à faible émissivité et protection solaire à l’extérieur. L’épaisseur maximale du verre étant de 58 mm.
Finitions des profils en aluminium.
Les profils des toitures coulissantes T7003 RPT peuvent être laqués dans les teintes de la gamme RAL Classic, en finitions anodisées ou imitation bois. Choisissez la finition de votre toiture coulissante.
NOTE : Dans les finitions anodisées et imitation bois, les structures en acier et les finitions en tôle seront laquées dans le RAL choisi.
Double vitrage
Également appelé unité de vitrage isolant, vitrage multiple ou Climalit (marque commerciale), ce vitrage se compose de deux ou plusieurs vitrages séparés par une lame d'air empêchant leur contact.
L'espace intermédiaire entre les vitrages est généralement rempli d'air déshydraté ou autre gaz inerte, mais la création d'un vide est également possible afin d'en améliorer la performance. Les lames sont, dans tous les cas, hermétiquement scellées pour empêcher la circulation de l'air et l'entrée de contaminants.
Les doubles vitrages peuvent également recevoir des traitements spéciaux de « très faible émissivité » avec la pose d'une couche métallique transparente sur leur face intérieure afin d'augmenter de 50 % leur potentiel d'isolation par rapport à un double vitrage classique.
Les doubles vitrages peuvent être combinés avec d'autres fonctionnalités de contrôle solaire, de faible émissivité, etc.
Propriétés du double vitrage.
S'il est une bonne chose qu'offre le double vitrage par rapport aux autres modèles, c'est la possibilité de créer de vitrages à la carte en fonction des performances attendues. Ce type de vitrage peut donc à la fois intégrer des caractéristiques d'isolation thermique, acoustique et de sécurité.
Par exemple : nous pourrons obtenir un produit de grande performance en combinant sur un même panneau, un double vitrage et un vitrage à contrôle solaire à faible émission, ou encore y ajouter un laminé ou un laminé acoustique.
Grâce à sa lame d'air, ce vitrage offre également un très faible niveau de transmittance thermique et donc une grande isolation thermique, qui vous permettra de réaliser une économie de climatisation de plus de 50 %.
Vous devez enfin garder à l'esprit que le gaz contenu dans la lame influera aussi grandement sur les propriétés du verre.
Par exemple : la fonction principale du SF6 est d'améliorer l'isolation acoustique en réduisant son niveau d'environ 3 dB. L'argon dispose pour sa part, d'une faible conductivité thermique, inférieure à celle de l'air, ce qui permet une meilleure isolation thermique (réduction de la valeur U de plus de 0,3 W/m²). Un mélange de ces deux gaz est parfois utilisé pour obtenir des caractéristiques spécifiques.
Taille de la lame et transmittance énergétique.
La transmittance thermique (valeur U) d'un vitrage est inversement proportionnelle à son épaisseur. Plus le profilé intercalaire est important (et donc plus la distance entre vitrages est grande), plus la transmission par rayonnement est faible (la valeur U diminue).
Remarque : Dans les lames de plus de 15-18 mm, les courants d'air créés à l'intérieur de la lame augmentent la transmission énergétique, annulant de la sorte la règle générique mentionnée ici.
Verre photovoltaïque
Le verre photovoltaïque est composé d'une série de fines couches de matériaux semi-conducteurs qui génèrent de l'électricité en absorbant la lumière du soleil.
La composition des verres que nous installons dans nos toitures est de 3+3 T (Cellules PV) /14 / 3+3T.
Avant
Verre feuilleté trempé caractérisé par :
- Haute émissivité.
- Faible réflectivité.
- Faible teneur en fer.
Cellules photovoltaïques
Ces modules photovoltaïques utilisent des cellules en silicium monocristallin à haut rendement (les cellules sont constituées d'un monocristal de silicium de très haute pureté) pour transformer l'énergie du rayonnement solaire en courant continu Puissance électrique.
Chaque cellule est classifiée électriquement pour optimiser le comportement du module.
Ses performances sont excellentes sur toute la gamme du spectre lumineux, avec des performances particulièrement élevées dans des conditions de faible luminosité ou nuageuses en plein soleil (rayonnement diffus).
Encapsulant
Le circuit cellulaire est laminé à l'aide de :
- PVB (Polyvinyl Butyral).
Verso
Le dos contient un verre feuilleté trempé qui offre une protection et une étanchéité complètes contre les agents environnementaux et une isolation électrique.
Boîte de jonction
La boîte de jonction IP67 est en plastique résistant aux hautes températures et contient des bornes, des bornes de connexion et des diodes by-pass.
Ces modules sont fournis avec des câbles symétriques de longueur, d'un diamètre avec une section de cuivre de 4 mm et une très faible résistance de contact, conçus pour obtenir des pertes minimales dues à la chute de tension fort>.
Ces câbles sont facilement intégrés et dissimulés dans les profilés du plafond lui-même.
