T8000 ER

Speciaal systeem voor sneeuwlasten tot 700 kg/m²

Maximale beglaasde paneelbreedte
4000 mm

Maximale vrije overspanning (projectie)
8400 mm

Maximale beglazingsspleten
36 mm

Thermische prestatie
Uw 2,8 W/m²K

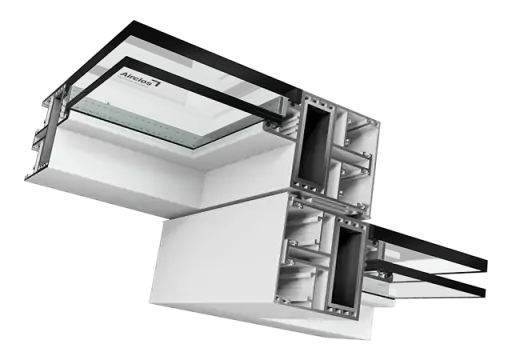

Speciaal versterkt glazen schuifdak voor sneeuwlasten tot 700 kg/m²

De speciaal ontwikkelde T8000 ER-serie heeft een ongekend hoog draagvermogen. Deze serie onderscheidt zich door de nieuwe met zorg ontworpen panelen, het geharde isolatieglas dat per element tot 12 mm dik is, en de speciaal versterkte rails.
Dé perfecte oplossing voor gebieden met extreme klimaten en/of hoge bergen (bijvoorbeeld de Zwitserse Alpen of Scandinavië) waar soms tot wel 700 kg/m² sneeuw valt. Conventionele glazen schuifdaken zijn ongeschikt voor zulke zware lasten.
Ter vergelijking kunnen we stellen dat de panelen van de nieuwe T8000 ER-serie, twee keer zo sterk zijn als de conventionele panelen van de T8000-serie, en dat de versterkte versie tot vier keer sterker is.

Glazen panelen van tot 4 meter breed.

Bovendien is de nieuwe T8000 ER-serie niet alleen geschikt voor gebieden met een extreem klimaat.
In gunstiger klimaatomstandigheden kan die gebruikt worden voor grotere overspanningen met minder tussenprofielen. Dankzij dit unieke ontwerp is het mogelijk om glazen panelen van tot 4 meter breed te plaatsen.

Afwerkingen aluminium profielen.

De profielen van T8000 ER glazen schuifdaken kunnen worden gelakt in alle kleuren van de RAL Classic-kleurenwaaier, geanodiseerd of afgewerkt worden met imitatie houteffect. Kies de afwerking van uw glazen schuifdak.
OPMERKING: bij een geanodiseerde afwerking of imitatie houteffect, worden de staalconstructies en de plaatmetalen sierstrippen, gelakt in de gekozen RAL-kleur.
.


Glas en panelen.

Isolerend glas

Two or more glass sheets separated by a space that prevents any contact between the glass.

Meer informatie ->

Fotovoltaïsch glas

Fotovoltaïsch glas bestaat uit een reeks dunne lagen halfgeleidermaterialen die elektriciteit opwekken door zonlicht te absorberen. De samenstelling van de beglazingen die we in onze […]

Meer informatie ->

Isolerend glas

Isolerend glas

Isolerend glas dat ook wel dubbel glas, meervoudig glas of Climalit (handelsmerk) wordt genoemd, bestaat uit twee of meer platen glas met een tussenruimte die contact tussen de glasplaten voorkomt.

De ruimte tussen de platen glas is meestal gevuld met droge lucht of een ander inert gas, maar het is ook mogelijk die vacuüm te trekken wat voor betere prestaties zorgt. In ieder geval is de tussenruimte hermetisch afgesloten om tocht en het binnendringen van verontreinigende stoffen te voorkomen.

Er bestaat ook isolerend glas met een speciale bewerking die voor een 'zeer lage emissiegraad' zorgt: een doorzichtige metaalcoating aan de binnenkant die voor 50% meer isolatie zorgt dan gewoon dubbel glas.

Isolerend glas kan worden gecombineerd met andere zonregulerende functies, een lage emissiegraad, enzovoort.

Eigenschappen van isolerend glas.

De positieve kwaliteiten van dubbel glas vergeleken met andere soorten glas is de mogelijkheid het glas op maat te maken uitgaande van de gewenste prestaties. Zo kunnen isolerende eigenschappen op het gebied van warmte, akoestiek en veiligheid bij dit type glas worden gecombineerd.

Een product met zeer goede eigenschappen kan bijvoorbeeld worden verkregen door isolerend glas te combineren met glas met een lage emissiegraad en zonregulerend glas, alles in een en hetzelfde paneel. Zelfs laminaat of akoestisch laminaat kan worden aangebracht.

Bovendien heeft dit glas dankzij de tussenruimte, een zeer lage warmtetransmissiecoëfficiënt en zorgt het dus voor uitstekende warmte-isolatie wat een besparing van meer dan 50% op de airconditioning oplevert.

Tot slot moet worden opgemerkt dat ook het soort gas dat in de tussenruimte zit, de eigenschappen van het glas sterk beïnvloed.

Zo is SF6 vooral bedoeld om de akoestische isolatie te verbeteren met een verlaging van ongeveer 3 dB. En argon heeft een laag warmtegeleidingsvermogen, lager dan dat van lucht, wat weer voor meer warmte-isolatie zorgt (een verlaging van de U-waarde met meer dan 0,3 W/m²). Soms wordt een mengsel van deze twee gassen gebruikt om bepaalde eigenschappen te verkrijgen.

Grootte van de ruimte en de energiedoorlaatbaarheid.

De warmtetransmissiecoëfficiënt (U-waarde) van een plaat glas is omgekeerd evenredig aan de dikte ervan. Met andere woorden: hoe hoger het profiel van de tussenlagen (hoe groter de afstand tussen de glasplaten), hoe lager de stralingstransmissie (de U-waarde daalt).

NB: bij tussenruimtes van meer dan 15-18 mm wordt de energietransmissie verhoogd door de luchtstromingen die binnenin ontstaan. In dit geval is de algemene regel waarnaar we hiervoor verwezen, dus niet van toepassing.


Fotovoltaïsch glas

Fotovoltaïsch glas

Fotovoltaïsch glas bestaat uit een reeks dunne lagen halfgeleidermaterialen die elektriciteit opwekken door zonlicht te absorberen.

De samenstelling van de beglazingen die we in onze daken plaatsen is 3+3 T (PV Cellen) /14 / 3+3T.

Voorkant

Gelaagd gehard glas gekenmerkt door:

  • Hoge emissiviteit.
  • Lage reflectiviteit.
  • Laag ijzergehalte.

PV-cellen

Deze fotovoltaïsche modules gebruiken monokristallijne siliciumcellen met een hoog rendement (de cellen zijn gemaakt van een enkel kristal van zeer zuiver silicium) om de energie van zonnestraling om te zetten in gelijkstroom Elektrische kracht.
Elke cel is elektrisch geclassificeerd om het gedrag van de module te optimaliseren.
De prestaties zijn uitstekend over het volledige bereik van het lichtspectrum, met bijzonder hoge prestaties bij weinig licht of bewolkte situaties in direct zonlicht (diffuse straling).

Inkapseling

Het celcircuit is gelamineerd met behulp van:

  • PVB (polyvinylbutyral).

Achterkant

De achterkant bevat een gelaagd gehard glas dat volledige bescherming en afdichting biedt tegen invloeden van buitenaf en elektrische isolatie.

Aansluitdoos

De IP67 aansluitdoos is gemaakt van hittebestendige kunststof en bevat klemmen, aansluitklemmen en bypass-diodes.

Deze modules worden geleverd met symmetrische kabels in de lengte, met een diameter met een koperen sectie van 4 mm en een zeer lage contactweerstand, ontworpen om minimale verliezen door spanningsval te bereiken sterk>.

Deze kabels zijn eenvoudig te integreren en weg te werken in de profielen van het plafond zelf.

Afwerkingen aluminium profielen.

Lakken

There are 210 shades from the RAL Classic range available for our profiles and accessories.

Meer informatie ->

Anodiseren

Profiles with high resistance finish and different metallic effects: steel, silver, gold, copper, chrome, etc.

Meer informatie ->

Verfraaiingen

Beech, pine, oak, tigerwood and sapele are just some of the woods that embellishments imitate with great realism.

Meer informatie ->
