F105

Larghezza massima del pannello vetrato
1100 mm

Massimo intervallo libero (proiezione)
7000 mm

Massime fessure tra i vetri
28 mm

Prestazioni termiche
Uw 1,5 W/m²K

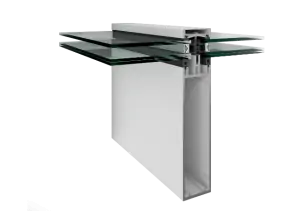

La serie F105 è il nostro tetto fisso in vetro più semplice della gamma di tetti retrattili e fissi Airclos. Si tratta di un tetto fisso in vetro che fornisce un alto isolamento termico e allo stesso tempo una notevole luminosità.

Valori di isolamento termico (Uw) da 1,5 W/m²K, per sezione generale in funzione del vetro utilizzato.

Tetto fisso completamente impermeabile e ad alta trasparenza.

Si distingue soprattutto per essere un sistema totalmente impermeabile e altamente resistente agli agenti atmosferici.
Poiché è un tetto in vetro e utilizza un numero minimo di profili per la sua struttura, la trasparenza è uno dei suoi grandi vantaggi. È ideale per creare coperture con un grande ingresso di luce.

Rifiniture dei profili in alluminio.

I profili dei tetti fissi F105 possono essere verniciati nelle tonalità della gamma RAL Classic, o avere rifiniture anodizzate o finto legno. Scegliete la rifinitura per il vostro tetto fisso.
NOTA: Nelle rifiniture anodizzate e in finto legno, le strutture in acciaio e le scossaline in lamiera saranno verniciate nel RAL scelto.


Vetro e pannelli.

Vetro isolante

È composto da due o più bicchieri separati da una camera d'aria che impedisce il contatto tra i vetri.

Ulteriori informazioni ->

Vetro fotovoltaico

Il vetro fotovoltaico è costituito da una serie di strati sottili di materiali semiconduttori che generano elettricità assorbendo la luce solare. La composizione dei vetri […]

Ulteriori informazioni ->

Vetro isolante

Vetro isolante

Il vetro isolante, noto anche come doppio vetro, vetro multiplo o Climalit (marchio di fabbrica), è composto da due o più lastre di vetro separate da uno spazio che impedisce qualsiasi contatto tra di loro.

Lo spazio interno tra le lastre di vetro è di solito riempito con aria secca o altro gas inerte, ma è anche possibile formare il vuoto, migliorando così le loro prestazioni. In ogni caso, gli spazi sono sigillati ermeticamente per evitare il flusso d'aria e l'ingresso di sostanze inquinanti.

Ci sono anche vetri isolanti con trattamenti speciali di 'bassissima emissività', un rivestimento metallico trasparente sulla superficie interna, che fornisce il 50% di isolamento in più rispetto ai doppi vetri convenzionali.

Il vetro isolante può essere combinato con altre funzioni di controllo solare, bassa emissività, ecc.

Proprietà del vetro isolante.

Se c'è un aspetto positivo dei doppi vetri rispetto ad altri modelli di vetro, è la possibilità di creare vetri personalizzati in base alle prestazioni richieste. Pertanto, questo tipo di vetro può incorporare caratteristiche di isolamento termico, acustico e di sicurezza.

Per esempio: un prodotto con caratteristiche altamente vantaggiose può essere ottenuto combinando un vetro isolante con un vetro a bassa emissività e a controllo solare tutto nello stesso pannello, aggiungendo anche un laminato o un laminato acustico.

Inoltre, grazie al suo spazio, questo vetro offre una bassa trasmittanza termica e quindi un grande isolamento termico, che permetterà un risparmio di aria condizionata di oltre il 50%.

Infine, bisogna notare che il gas contenuto nello spazio influenzerà notevolmente le proprietà del vetro.

Per esempio: l'obiettivo principale dell'SF6 è quello di migliorare l'isolamento acustico riducendo circa 3 dB. L'argon, d'altra parte, ha una bassa conducibilità termica, inferiore a quella dell'aria, che fornisce un maggiore isolamento termico (riduzione del valore U di più di 0,3 W/m²). A volte, una miscela di due di questi gas viene utilizzata per ottenere proprietà specifiche.

Dimensioni della camera e trasmittanza di energia.

La trasmittanza termica (valore U) di una lastra di vetro ha un rapporto inversamente proporzionale al suo spessore. Più alto è il profilo interstrato (e quindi maggiore è la distanza tra le lastre di vetro), più bassa è la trasmissione della radiazione (il valore U diminuisce).

Attenzione: in spazi superiori a 15/18 mm, le correnti d'aria che si creano al loro interno aumentano la trasmissione dell'energia, quindi la regola generica a cui si fa riferimento qui non si applica.

Vetro fotovoltaico

Vetro fotovoltaico

Il vetro fotovoltaico è costituito da una serie di strati sottili di materiali semiconduttori che generano elettricità assorbendo la luce solare.

La composizione dei vetri che installiamo nei nostri tetti è 3+3 T (celle fotovoltaiche) /14 / 3+3T.

Lato anteriore

Vetro stratificato-temperato caratterizzato da:

  • Alta emissività.
  • Bassa riflettività.
  • Basso contenuto di ferro.

Celle fotovoltaiche

Questi moduli fotovoltaici utilizzano celle in silicio monocristallino ad alta efficienza (le celle sono costituite da un unico cristallo di silicio ad altissima purezza) per trasformare l'energia della radiazione solare in corrente continua energia elettrica.
Ogni cella è classificata elettricamente per ottimizzare il comportamento del modulo.
Le sue prestazioni sono eccellenti in tutta la gamma dello spettro luminoso, con prestazioni particolarmente elevate in situazioni di scarsa illuminazione o nuvolose alla luce diretta del sole (radiazione diffusa).

Incapsulante

Il circuito cellulare è laminato utilizzando:

  • PVB (polivinilbutirrale).

Lato posteriore

La parte posteriore contiene un vetro temperato stratificato che garantisce una completa protezione e tenuta contro gli agenti ambientali e l'isolamento elettrico.

Scatola di giunzione

La scatola di giunzione IP67 è realizzata in plastica resistente alle alte temperature e contiene terminali, terminali di connessione e diodi di by-pass.

Questi moduli vengono forniti con cavi simmetrici in lunghezza, con un diametro con una sezione in rame di 4 mm e una bassissima resistenza di contatto, progettati per ottenere minime perdite per caduta di tensione forte>.

Questi cavi sono facilmente integrati e nascosti nei profili del soffitto stesso.

Rifiniture di profilo in alluminio.

Verniciatura

Per i nostri profili e accessori sono disponibili 210 tonalità della gamma RAL Classic.

Ulteriori informazioni ->
