Larghezza massima del pannello vetrato 3600 mm
Massimo intervallo libero (proiezione) 8400 mm
Massime fessure tra i vetri 50 mm
Prestazioni termiche Uw 2,4 W/m²K
La T8003 con triplo vetro è una delle serie di tetti retrattili con il più alto isolamento termico e acustico della nostra gamma di prodotti.
Triplo vetro con valore Ug = 0,5 W/m²K.

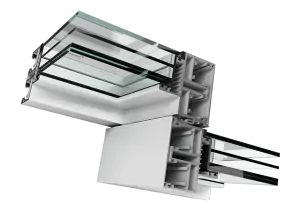

Il triplo vetro utilizzato nella produzione di questo tetto è appositamente progettato per ridurre il suo valore Ug. Grazie alla speciale composizione, i vetri di questa serie offrono un valore Ug = 0,5 W/m²K. Inoltre, il rinforzo potenziato con cui sono progettati i profili dei tetti mobili della serie T8003 ci permette di ottenere dimensioni maggiori con un numero minore di pannelli. Grazie a questo design unico, siamo in grado di installare pannelli di vetro fino a 3,6 m di larghezza.
La combinazione dei vetri con i profili dà un valore U di 2,4 W/m²K.
Vetri su misura.
- Vetro camera tripla con laminato 4+4 mm a bassa emissione all’interno, camera 16 argon, vetro intermedio temperato 4 mm, camera 16 mm argon e vetro temperato 6 mm a bassa emissione e protezione solare all’esterno. Lo spessore massimo del vetro è di 50 mm.
Rifiniture dei profili in alluminio.
I profili dei tetti mobili T8003 possono essere verniciati nelle tonalità della gamma RAL Classic, o avere rifiniture anodizzate o finto legno. Scegliete la rifinitura per il vostro tetto mobile.
NOTA: Nelle rifiniture anodizzate e in finto legno, le strutture in acciaio e le scossaline in lamiera saranno verniciate nel RAL scelto.
Vetro isolante
Il vetro isolante, noto anche come doppio vetro, vetro multiplo o Climalit (marchio di fabbrica), è composto da due o più lastre di vetro separate da uno spazio che impedisce qualsiasi contatto tra di loro.
Lo spazio interno tra le lastre di vetro è di solito riempito con aria secca o altro gas inerte, ma è anche possibile formare il vuoto, migliorando così le loro prestazioni. In ogni caso, gli spazi sono sigillati ermeticamente per evitare il flusso d'aria e l'ingresso di sostanze inquinanti.
Ci sono anche vetri isolanti con trattamenti speciali di 'bassissima emissività', un rivestimento metallico trasparente sulla superficie interna, che fornisce il 50% di isolamento in più rispetto ai doppi vetri convenzionali.
Il vetro isolante può essere combinato con altre funzioni di controllo solare, bassa emissività, ecc.
Proprietà del vetro isolante.
Se c'è un aspetto positivo dei doppi vetri rispetto ad altri modelli di vetro, è la possibilità di creare vetri personalizzati in base alle prestazioni richieste. Pertanto, questo tipo di vetro può incorporare caratteristiche di isolamento termico, acustico e di sicurezza.
Per esempio: un prodotto con caratteristiche altamente vantaggiose può essere ottenuto combinando un vetro isolante con un vetro a bassa emissività e a controllo solare tutto nello stesso pannello, aggiungendo anche un laminato o un laminato acustico.
Inoltre, grazie al suo spazio, questo vetro offre una bassa trasmittanza termica e quindi un grande isolamento termico, che permetterà un risparmio di aria condizionata di oltre il 50%.
Infine, bisogna notare che il gas contenuto nello spazio influenzerà notevolmente le proprietà del vetro.
Per esempio: l'obiettivo principale dell'SF6 è quello di migliorare l'isolamento acustico riducendo circa 3 dB. L'argon, d'altra parte, ha una bassa conducibilità termica, inferiore a quella dell'aria, che fornisce un maggiore isolamento termico (riduzione del valore U di più di 0,3 W/m²). A volte, una miscela di due di questi gas viene utilizzata per ottenere proprietà specifiche.
Dimensioni della camera e trasmittanza di energia.
La trasmittanza termica (valore U) di una lastra di vetro ha un rapporto inversamente proporzionale al suo spessore. Più alto è il profilo interstrato (e quindi maggiore è la distanza tra le lastre di vetro), più bassa è la trasmissione della radiazione (il valore U diminuisce).
Attenzione: in spazi superiori a 15/18 mm, le correnti d'aria che si creano al loro interno aumentano la trasmissione dell'energia, quindi la regola generica a cui si fa riferimento qui non si applica.
Vetro fotovoltaico
Il vetro fotovoltaico è costituito da una serie di strati sottili di materiali semiconduttori che generano elettricità assorbendo la luce solare.
La composizione dei vetri che installiamo nei nostri tetti è 3+3 T (celle fotovoltaiche) /14 / 3+3T.
Lato anteriore
Vetro stratificato-temperato caratterizzato da:
- Alta emissività.
- Bassa riflettività.
- Basso contenuto di ferro.
Celle fotovoltaiche
Questi moduli fotovoltaici utilizzano celle in silicio monocristallino ad alta efficienza (le celle sono costituite da un unico cristallo di silicio ad altissima purezza) per trasformare l'energia della radiazione solare in corrente continua energia elettrica.
Ogni cella è classificata elettricamente per ottimizzare il comportamento del modulo.
Le sue prestazioni sono eccellenti in tutta la gamma dello spettro luminoso, con prestazioni particolarmente elevate in situazioni di scarsa illuminazione o nuvolose alla luce diretta del sole (radiazione diffusa).
Incapsulante
Il circuito cellulare è laminato utilizzando:
- PVB (polivinilbutirrale).
Lato posteriore
La parte posteriore contiene un vetro temperato stratificato che garantisce una completa protezione e tenuta contro gli agenti ambientali e l'isolamento elettrico.
Scatola di giunzione
La scatola di giunzione IP67 è realizzata in plastica resistente alle alte temperature e contiene terminali, terminali di connessione e diodi di by-pass.
Questi moduli vengono forniti con cavi simmetrici in lunghezza, con un diametro con una sezione in rame di 4 mm e una bassissima resistenza di contatto, progettati per ottenere minime perdite per caduta di tensione forte>.
Questi cavi sono facilmente integrati e nascosti nei profili del soffitto stesso.
