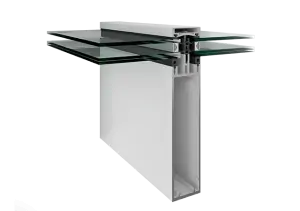

F105
Teto de vidro totalmente estanque de grande resistência.
Largura máxima da folha com vidro 1100 mm
Saída máxima sem pilares intermédios 7000 mm
Abertura máxima para envidraçamento 28 mm
Desempenho térmico Uw 1,5 W/m²K
A série F105 é o nosso teto fixo de vidro mais básico dentro da gama de tetos articulados e fixos Airclos. Trata-se de um teto de vidro fixo que proporciona um elevado nível de isolamento térmico e, ao mesmo tempo, uma luminosidade notável.
Valores de isolamento térmico (Uw) desde 1,5 W/m²K, para secção geral em função do vidro utilizado.
Teto fixo totalmente estanque e com grande transparência.
Destaca-se especialmente por ser um sistema de teto totalmente estanque e com uma grande resistência aos agentes atmosféricos.
Por ser um teto de vidro, que utiliza um número mínimo de perfis para a sua estrutura, a transparência é uma das suas grandes vantagens, sendo ideal para a criação de tetos com uma grande entrada de luz.
Acabamentos dos perfis de alumínio.
Os perfis dos tetos fixos F105 podem ser lacados nas tonalidades da gama RAL Classic, com acabamentos anodizados e de imitação de madeira. Escolha o acabamento para o seu teto fixo
NOTA: Nos acabamentos anodizados e imitação madeira, as estruturas de aço e os remates de chapa serão lacados com o RAL escolhido.
Vidro isolante
O vidro isolante, também conhecido como vidro duplo, vidro múltiplo, ou Climalit (marca registada), consiste em duas ou mais placas de vidro separadas por um espaço que impede qualquer contacto entre o vidro.
O espaço interior entre as folhas de vidro é normalmente preenchido com ar seco ou outro gás inerte, mas também é possível formar um vácuo, melhorando assim o seu desempenho. Em qualquer caso, os espaços são hermeticamente fechados para evitar o fluxo de ar e a entrada de poluentes.
Há também vidros isolantes com tratamentos especiais de «emissividade muito baixa», um revestimento metálico transparente na superfície interna, que proporciona 50 % mais isolamento do que o vidro duplo convencional.
O vidro isolante pode ser combinado com outras funções de controlo solar, baixa emissividade, etc.
Propriedades isolantes do vidro.
Se houver um aspeto positivo de vidro duplo em comparação com outros modelos de vidro, é a possibilidade de criar vidro personalizado de acordo com o desempenho requerido. Por conseguinte, este tipo de vidro pode incorporar características de isolamento térmico, acústico e de segurança.
Por exemplo: um produto com características altamente benéficas pode ser conseguido combinando um vidro isolante com um vidro de baixa emissividade e controlo solar, tudo no mesmo painel, mesmo adicionando um laminado ou laminado acústico.
Além disso, graças ao seu espaço, este vidro oferece muito baixa transmitância térmica e, portanto, grande isolamento térmico, o que proporcionará uma economia de ar condicionado superior a 50 %.
Finalmente, é de notar que o gás contido no espaço também influenciará grandemente as propriedades do vidro.
Por exemplo: o principal objetivo do SF6 é melhorar o isolamento acústico através da redução de aproximadamente 3 dB. O árgon, por outro lado, tem uma baixa condutividade térmica, inferior à do ar, o que proporciona um maior isolamento térmico (redução do valor U em mais de 0,3 W/m²). Por vezes, uma mistura de dois destes gases é utilizada para obter propriedades específicas.
Tamanho da câmara e transmitância de energia.
A transmitância térmica (valor U) numa placa de vidro tem uma relação inversa com a sua espessura. Quanto maior for o perfil da camada intermédia (e, portanto, maior a distância entre as placas de vidro), menor será a transmissão da radiação (o valor U diminui).
Nota: em espaços superiores a 15-18 mm, as correntes de ar criadas no seu interior aumentam a transmissão de energia, pelo que a regra genérica aqui referida não se aplica.
Vidro fotovoltaico
O vidro fotovoltaico é composto por uma série de camadas finas de materiais semicondutores que geram eletricidade absorvendo a luz solar.
A composição dos vidros que instalamos nas nossas coberturas é 3+3 T (PV Cells) /14 / 3+3T.
Frente
Vidro temperado laminado caracterizado por:
- Alta emissividade.
- Baixa refletividade.
- Baixo teor de ferro.
Células fotovoltaicas
Esses módulos fotovoltaicos usam células de silício monocristalino de alta eficiência (as células são feitas de um único cristal de silício de altíssima pureza) para transformar a energia da radiação solar em corrente contínua energia elétrica.
Cada célula é classificada eletricamente para otimizar o comportamento do módulo.
Seu desempenho é excelente em toda a faixa do espectro de luz, com desempenhos particularmente altos em situações de pouca luz ou nublado sob luz solar direta (radiação difusa).
Encapsulante
O circuito da célula é laminado usando:
- PVB (polivinil butiral).
Verso
A parte traseira contém um vidro temperado laminado que fornece proteção e vedação completa contra agentes ambientais e isolamento elétrico.
Caixa de junção
A caixa de junção IP67 é feita de plástico resistente a altas temperaturas e contém terminais, terminais de conexão e diodos de by-pass.
Estes módulos são fornecidos com cabos simétricos de comprimento, diâmetro com seção de cobre de 4 mm e resistência de contato muito baixa, projetados para obter perdas mínimas por queda de tensão forte>.
Estes cabos são facilmente integrados e escondidos nos perfis do próprio teto.
