Strukturelle integration in bewegliche glasüberdachungen.

Bei der Entwicklung verglaster beweglicher Dächer bleibt die strukturelle Integration einer der entscheidendsten und zugleich am häufigsten unterschätzten Aspekte in der Planungsphase. Während sich die Aufmerksamkeit häufig auf das Design oder die wärmetechnischen Eigenschaften richtet, zeigt die Realität auf der Baustelle, dass die meisten schwerwiegenden Schäden auf strukturelle Ursachen zurückzuführen sind.

Ein bewegliches Dach ist kein passives Bauelement. Es handelt sich um ein dynamisches System, das variable Lasten, Bewegungen und Betriebsbedingungen mit sich bringt, die sich grundlegend von denen eines festen Daches unterscheiden. Diese Eigenschaften erfordern eine vollständige Neubewertung seiner Integration in die Tragwerksplanung des Gebäudes.

Einer der häufigsten Fehler besteht darin, die Tragkonstruktion so zu dimensionieren, als handele es sich um eine herkömmliche Leichtdachkonstruktion. Dabei werden wesentliche Aspekte wie dynamische Lasten infolge der Bewegung, Lastkonzentrationen an den Auflagerpunkten oder die für den einwandfreien Betrieb des Systems erforderlichen Toleranzen außer Acht gelassen.

Aus technischer Sicht muss ein bewegliches Dach in verschiedenen Betriebszuständen analysiert werden: vollständig geschlossen, teilweise geöffnet und vollständig eingefahren. Jede dieser Konfigurationen erzeugt unterschiedliche Lastkombinationen, die gemäß den Anforderungen der Eurocodes nachgewiesen werden müssen.

Insbesondere die Windbeanspruchung spielt eine entscheidende Rolle. In geöffneter Stellung kann sich das System wie eine freistehende Konstruktion mit hohen Windsogkräften verhalten. In geschlossener Stellung wirkt es hingegen als durchgehende Fläche, die die Lasten auf die Haupttragstruktur überträgt.

Dieses doppelte Tragverhalten ist einer der Hauptfaktoren, die die statische Berechnung erheblich komplexer machen. Gleichzeitig erklärt es, warum die meisten Standardlösungen bei anspruchsvollen Bauprojekten in der Praxis an ihre Grenzen stoßen.

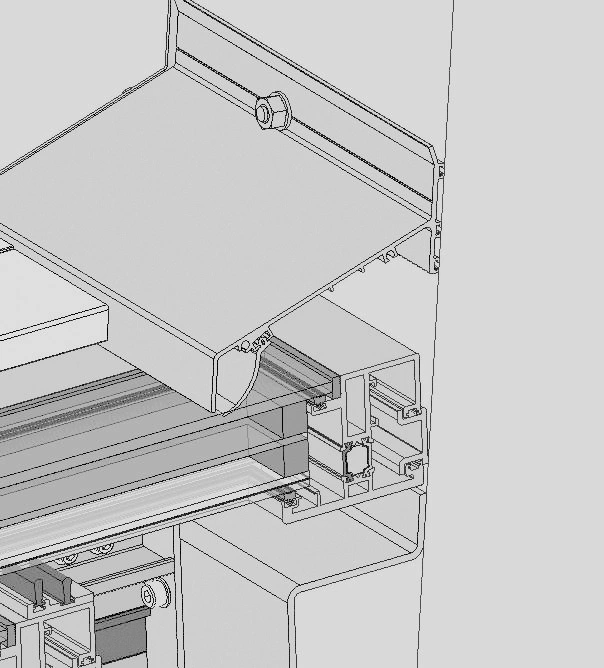

Bei Systemen wie AIRCLOS T7003 RPT wird die strukturelle Integration nach dem Prinzip eines ganzheitlichen Systems betrachtet. Es handelt sich nicht lediglich um eine Gruppe beweglicher Paneele, sondern um ein System, in dem Führungsschienen, Profile, Auflager und Tragstruktur koordiniert zusammenwirken, um Lasten kontrolliert abzuleiten.

Einer der entscheidenden Aspekte ist die korrekte Auslegung der Auflagerpunkte. Eine Lastkonzentration in einzelnen Bereichen kann zu übermäßigen Verformungen führen, wenn die Tragstruktur nicht entsprechend dimensioniert wird. Dies kann Funktionsstörungen, Blockierungen des Systems oder einen vorzeitigen Verschleiß zur Folge haben.

Ein weiterer kritischer Faktor ist die Kontrolle der Verformungen. Im Gegensatz zu anderen Bauelementen können bei einem beweglichen Dach bereits geringe Abweichungen das Gleitverhalten der Paneele unmittelbar beeinträchtigen. Aus diesem Grund müssen die zulässigen Durchbiegungsgrenzen deutlich strenger angesetzt werden als bei herkömmlichen Tragwerken.

Ebenso entscheidend sind die Montagetoleranzen. Werden notwendige Einstellmöglichkeiten während der Montage nicht berücksichtigt, können Fluchtungsfehler entstehen, die sowohl die Wasser- und Luftdichtheit als auch die mechanische Funktion des Systems beeinträchtigen.

Aus normativer Sicht muss der statische Nachweis auf den Eurocodes basieren und Wind-, Schnee- und Nutzlasten sowie die für bewegliche Systeme spezifischen Lastkombinationen berücksichtigen. Dieser Nachweis muss integraler Bestandteil der Projektplanung sein und darf nicht erst nachträglich erfolgen.

Bei Projekten im Hospitality-Bereich, in denen größere Spannweiten und höhere Nutzungsanforderungen üblich sind, gewinnen diese Aspekte zusätzlich an Bedeutung. Die strukturelle Integration ist keine untergeordnete Variable mehr, sondern wird zum zentralen Element der Planung.

Eine fachgerechte Planung eines beweglichen Daches erfordert daher eine enge Abstimmung zwischen Architektur, Tragwerksplanung und Systemtechnik. Es geht nicht darum, das System an eine bestehende Tragstruktur anzupassen, sondern die Tragstruktur auf die Anforderungen des Systems auszulegen.

Zusammenfassend lässt sich sagen, dass die meisten Funktionsstörungen beweglicher Dächer nicht auf Einschränkungen des Systems selbst zurückzuführen sind, sondern auf eine unzureichende strukturelle Integration. Nur ein ganzheitlicher Planungsansatz, der Lasten, Verformungen und das dynamische Verhalten berücksichtigt, gewährleistet ein dauerhaft zuverlässiges Ergebnis.

Bei nach ingenieurtechnischen Maßstäben entwickelten Lösungen wie AIRCLOS ist diese Integration kein ergänzender Bestandteil, sondern der Ausgangspunkt der gesamten Planung. Sie bildet die Grundlage dafür, ein bewegliches Dach in ein robustes, präzises und langlebiges architektonisches System zu verwandeln.
